LX螺旋输送机

应用范围：

建材行业、冶金行业、化工行业、电力行业、煤炭行业、机械行业、轻工行业、粮食行业、食品行业等

物　　料：

糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁、茶、冲饮、乳品、糖果、小食品、速冻食品、调味品、蛋白、食品添加剂、工业药品、中药粉、颗粒药丸、微丸、树脂、涂料、工业药品、化妆品、油漆、铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂、废油、废水、染整废水、造纸、助剂、活性炭等

订购咨询

具体优惠政策请致电：15637328998

品质可靠
生产经验
产品多样
贴心售后

产品介绍
产品展示
产品参数
公司实力
购买须知
在线咨询

LX螺旋输送机频繁被用在建材行业、冶金行业、化工行业、电力行业、煤炭行业、机械行业、轻工行业、粮食行业及食品行业，工作时处理输送粉状、颗粒状、小块状物料得心应手，比如煤矿、水泥、粮食等行业。主要适用于较小颗粒及粉末物料干、湿式的输送与提升要求；不宜输送易变质的、粘性太大、易结块的物料。

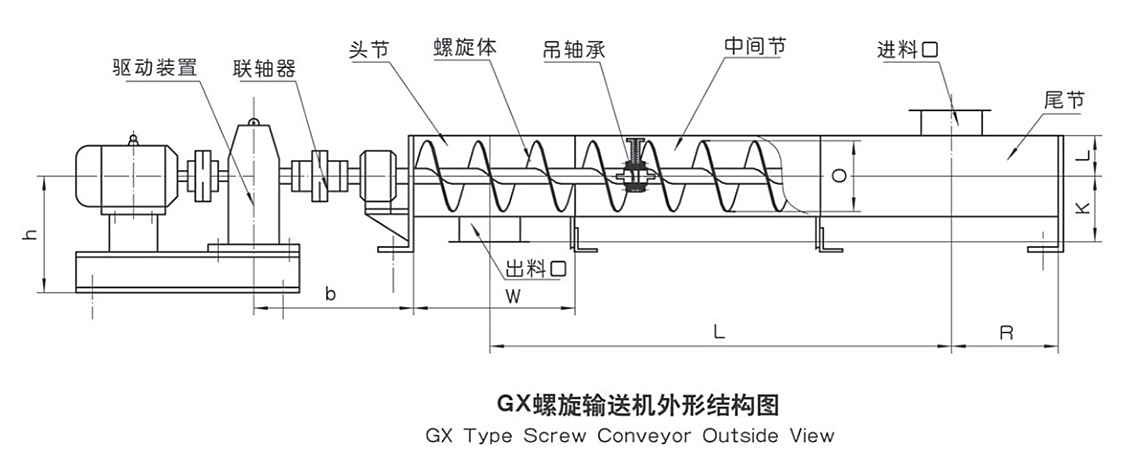

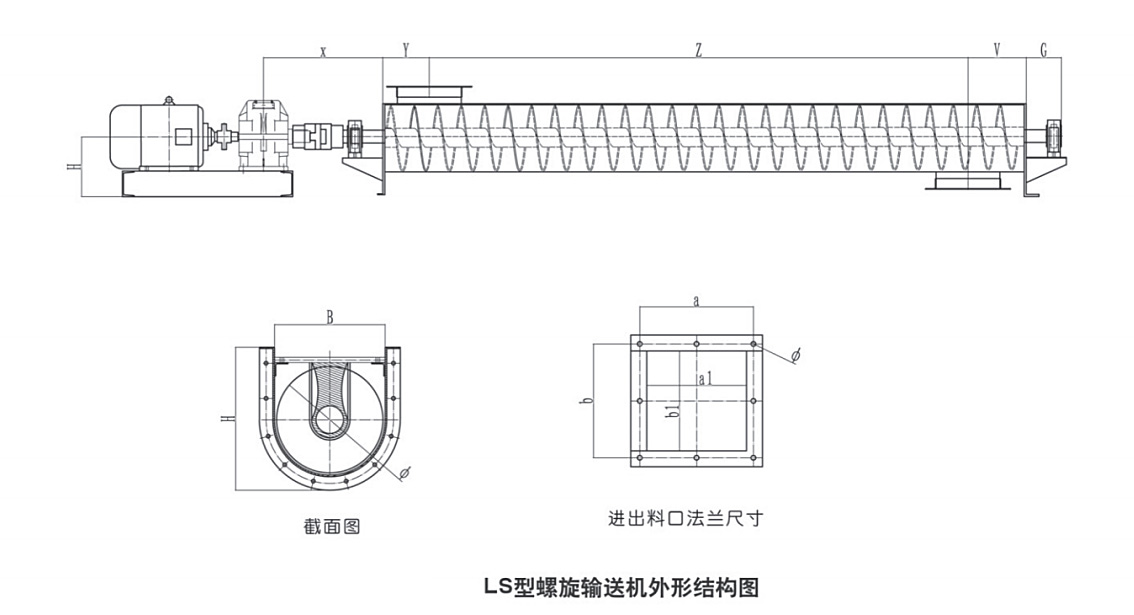

LX螺旋输送机结构特征：图1和2分别显示了标准的LS、GLS螺旋输送机设备外形和主要结构。如图1所示为LS系列螺旋输送机，该设备常为水平布置，因输送需要最大倾角β≤20°，图2所示为GLS系列螺旋输送机，该设备不受安装角度影响，可以根据现场实际需要进行设计与布置。

LX螺旋输送机性能特点：

1) 承载能力大、运行稳定可靠；

2) 适应性强、安装维修方便、寿命长；

3) 整机体积小、转速高、快速均匀输送；

4) 密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好；

5) 螺旋输送机应用范围很广，适用于输送粉状物料；

6) 结构简单、成本低、尺寸小，操作方便，在使用过程中能密封；

7) 物料输送方向具有可逆性，就算是同时向两个方向输送物料也能出色完成作业。

工作原理

LS型螺旋输送机是依靠设备一段所安装的一台驱动装置（电机或减速机）传动设备内部螺旋叶片，由叶片推动物料，利用旋转的螺旋推力及物料与设备外壳的磨擦力完成输送与提升的目的。

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径D (mm )	100	160	200	250	315	400	500	630	800	1000	1250
螺距S (mm )	100	160	200	250	315	355	400	450	500	560	630
转速n (r/min )	60	60	50	50	50	50	50	50	45	35	30
输送量Φ ( \|=0.33m³/h )	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd1=10m ( kw )	1.1	1.5	2.2	2.4	3.2	5.1	5.1	8.6	12	16	24.4
功率Pd1=30m ( kw )	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速n ( r/min )	120	90	75	75	60	60	45	45	35	30	20
输送量Φ ( \|=0.33m³/h )	1.9	5.7	9.3	18	29.1	52.9	69.8	125	174	261	305
功率Pd1=10m ( kw )	1	1.3	1.8	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd1=30m ( kw )	1.5	2.3	3	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速n (r/min )	90	75	60	60	45	45	35	35	30	20	16
输送量Φ ( \|=0.33m³/h )	1.4	4.8	7.4	15	21.8	39.6	54.3	97	149	174	244
功率Pd1=10m ( kw )	0.9	1.2	1.6	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd1=30m ( kw )	1.2	2.2	2.6	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速n (r/min )	75	60	45	45	35	35	30	30	20	16	13
输送量Φ ( \|=0.33m³/h )	1.2	3.8	5.6	11	17	31.7	46.5	83.1	99.3	139	199
功率Pd1=10m ( kw )	0.75	1.1	1.5	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd1=30m ( kw )	1.1	1.8	2.3	3.4	4.4	5.6	8	14	16.7	23.2	33

注：表中功率为水平布置，水泥λ=1.9,容«1.13t/m³,(或散煤λ=3.4,容量0.61t/m³)
