本公司生产的TH/HL型环链斗式提升机是以环链为牵引机构进行物料的传送，适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等，输送高度最高40m。

产品结构：

TH提升机设备由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。

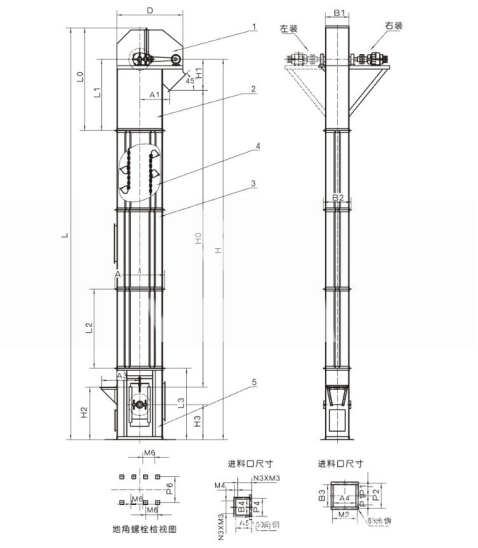

1 驱动装置 2 上箱体 3 中间箱体 4 链条+斗 5 下箱体

工作原理：

TH型环链斗式提升机采用环链链条作为牵引构件，以掏取式来完成物料的装载。装载的进料口设在设备的尾部，这样更有利于物料的装载输送。当物料通过进料口被放入提升机底端后，使畚斗（即料斗）在环链链条的牵引下，装入物料匀速向上运行；当载有物料的畚斗运行至顶端，以离心式或者混合式方式卸料；这样就完成提升机的整个输送过程。

应用范围：

TH型环链斗式提升机适用于输送粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如粮食、煤、砂、焦末、水泥、碎矿石等，广泛应用于冶金、化工、建材、矿山、粮油、食品、饲料、塑料、医药等行业。

型号 Model	HL300		HL400		TH160		TH200		TH250		TH315		TH400		TH500		TH630		TH800		TH1000
料斗型式 Hopper type	Q	S	Q	S	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
输送量（m³/h) Capacity	24	28	45	47	8	12	13	22	16	28	21	36	36	56	45	70	68	110	87	141	141	220
斗宽（mm） Hopper Width	300		400		160		200		250		315		400		500		630		800		1000
斗客（L） Hopper Volume	4.4	5.2	10	10.5	1.2	1.9	2.1	3.2	3.0	4.6	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
斗距（mm） Hopper Distance	500		600		320		400		500		500		600		688		688		920		920
链条规格 Specification Of Chain	∅18x50		∅18x50		∅8x30		∅12x40		∅18x50		∅18x50		∅18x50		∅22x86		∅22x86		∅26x92		∅26x92
链轮节径（mm） Sprocket Pitch	630		630		400		500		600		630		710		800		900		1000		1250
斗速（m/s) Speed	1.4		1.4		1.25		1.25		1.4		1.4		1.4		1.5		1.5		1.6		1.6
物料最大块（mm） Max.Granularity	40		50		18		25		32		45		55		65		75		85		100

注:
1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。
2、TH型斗提机料斗用途: Zh-中深斗:输送湿粘性物料，如糖、湿细沙等。
Sh-深斗:输送干的粉状至小块状物料，如水泥、砂、煤等。
3. HL型斗提机料斗的用途:Q-浅圆底料斗:输送潮湿、易结块、难抛出的物料。卯湿沙、湿煤等。
S-深圆底料斗: 输送干燥的、松散的、易抛出的物料，如水泥、煤块。碎石等.
4.涨紧力计算: C-40+0.232Q . H式中: Q输送量(t/h)H提升高度(mm)G-涨紧力(kg)
