ZB-HXS弧形筛

ZB-HXS弧形筛

应用范围：

适用于煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业。
物　　料：

选煤厂及选矿厂物料
订购咨询

具体优惠政策请致电：15637328998

  • 品质可靠
  • 生产经验
  • 产品多样
  • 贴心售后
可翻转型弧形筛主要用于选煤厂及选矿厂对物料进行预先脱水，脱泥，脱介作业，分级煤泥回收。也可与水旋流器配套使用,对细粒物料进行有效的分级、脱水、脱泥、脱介。

可翻转型弧形筛工作原理与结构特点:
该筛主要由弧形不锈钢筛面和筛框与支座组成。筛框中间位置旋转轴，筛框可以旋转轴旋转180度，筛网不用拆卸调换方向，从而延长筛面的使用寿命。煤浆沿弧形筛面运动，每越过一根筛条时，由于液流与筛条侧面尖角处撞击，在筛条夹角处使颗粒表面水的张力受到破坏，因此就有一部分水和细粒被切割下来成为筛下物。

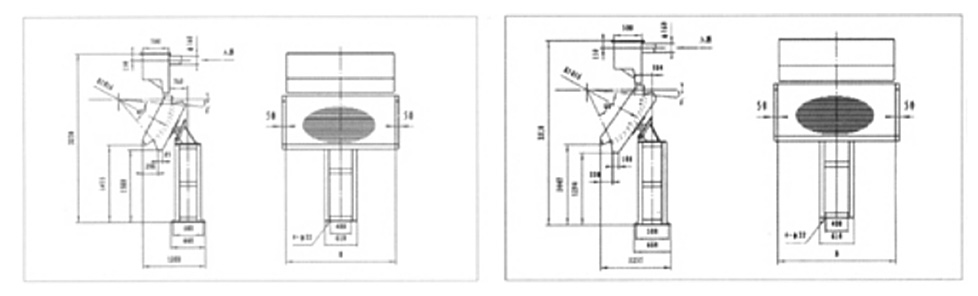

型号 筛宽mm 处理量m3/h 筛孔mm 半径mm 包角(°) 筛条宽mm 质量kg 外型尺寸mm
ZB-HXS0920 I 920 50-110 0.4-1.0 1016 45 2.38 750 1202*1020*3230
ZB-HXS1220 I 1220 70-145 0.4-1.0 1016 45 2.38 880 1202*1320*3230
ZB-HXS1520 I 1520 85-180 0.4-1.0 1016 45 2.38 1090 1202*1620*3230
ZB-HXS1820 I 1820 105-216 0.4-1.0 1016 45 2.38 1200 1202*1920*3230
ZB-HXS2120 I 2120 122-250 0.4-1.0 1016 45 2.38 1320 1202*2220*3230
ZB-HXS2420 I 2420 140-285 0.4-1.0 1016 45 2.38 1450 1202*2520*3230
ZB-HXS3000 I 3000 175-355 0.4-1.0 1016 45 2.38 1780 1202*3100*3230
ZB-HXS3200 I 3200 190-375 0.4-1.0 1016 45 2.38 1920 1202*3300*3230



型号 筛宽mm 处理量m3/h 筛孔mm 半径mm 包角(°) 筛条宽mm 质量kg 外型尺寸mm
ZB-HXS0920 II 920 75-140 0.4-1.0 1016 45 2.38 850 1255*1020*3310
ZB-HXS1220 II 1220 95-190 0.4-1.0 1016 60 2.38 1000 1255*1320*3310
ZB-HXS1520 II 1520 119-240 0.4-1.0 1016 60 2.38 1120 1255*1620*3310
ZB-HXS1820 II 1820 143-288 0.4-1.0 1016 60 2.38 1300 1255*1920*3310
ZB-HXS2120 II 2120 167-336 0.4-1.0 1016 60 2.38 1400 1255*2220*3310
ZB-HXS2420 II 2420 191-336 0.4-1.0 1016 60 2.38 1520 1255*2520*3310
ZB-HXS3000 II 3000 240-430 0.4-1.0 1016 60 2.38 1900 1255*3100*3310
ZB-HXS3200 II 3200 280-460 0.4-1.0 1016 60 2.38 2120 1255*3300*3310



型号 筛宽mm 处理量m3/h 筛孔mm 半径mm 包角(°) 筛条宽mm 质量kg 外型尺寸mm
ZB-HXS0920 III 920 85-180 0.4-1.0 2032 45 2.38 950 1580*1020*3715
ZB-HXS1220 III 1220 115-240 0.4-1.0 2032 45 2.38 1120 1580*1320*3715
ZB-HXS1520 III 1520 145-300 0.4-1.0 2032 45 2.38 1230 1580*1620*3715
ZB-HXS1820 III 1820 175-360 0.4-1.0 2032 45 2.38 1430 1580*1920*3715
ZB-HXS2120 III 2120 205-420 0.4-1.0 2032 45 2.38 1530 1580*2220*3715
ZB-HXS2420 III 2420 235-480 0.4-1.0 2032 45 2.38 1650 1580*2520*3715
ZB-HXS-3000 III 3000 295-600 0.4-1.0 2032 45 2.38 2050 1580*3100*3715
ZB-HXS3200 III 3200 330-650 0.4-1.0 2032 45 2.38 2240 1580*3300*3715



型号 筛宽mm 处理量m3/h 筛孔mm 半径mm 包角(°) 筛条宽mm 质量kg 外型尺寸mm
ZB-HXS0920 Ⅷ 920 115-240 0.4-1.0 2032 60 2.38 1050 1810*1020*3905
ZB-HXS1220 Ⅷ 1220 156-320 0.4-1.0 2032 60 2.38 1120 1810*1320*3905
ZB-HXS1520 Ⅷ 1520 195-400 0.4-1.0 2032 60 2.38 1310 1810*1620*3905
ZB-HXS1820 Ⅷ 1820 234-480 0.4-1.0 2032 60 2.38 1500 1810*1920*3905
ZB-HXS2120 Ⅷ 2120 272-560 0.4-1.0 2032 60 2.38 1640 1810*2220*3905
ZB-HXS2420 Ⅷ 2420 312-560 0.4-1.0 2032 60 2.38 1780 1810*2520*3905
ZB-HXS3000 Ⅷ 3000 390-720 0.4-1.0 2032 60 2.38 2150 1810*3100*3905
ZB-HXS3200 Ⅷ 3200 430-800 0.4-1.0 2032 60 2.38 2350 1810*3300*3905
