ZSG型重型振动筛的基本工作原理为，筛机起动后，呈对称布置的两台相同型号和规格的振动电机或激振器作同步反向运转，其产生的激振力通过传振体—电机或激振器底座传递到整个振动体—筛箱上，使筛箱带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，完成筛分作业。

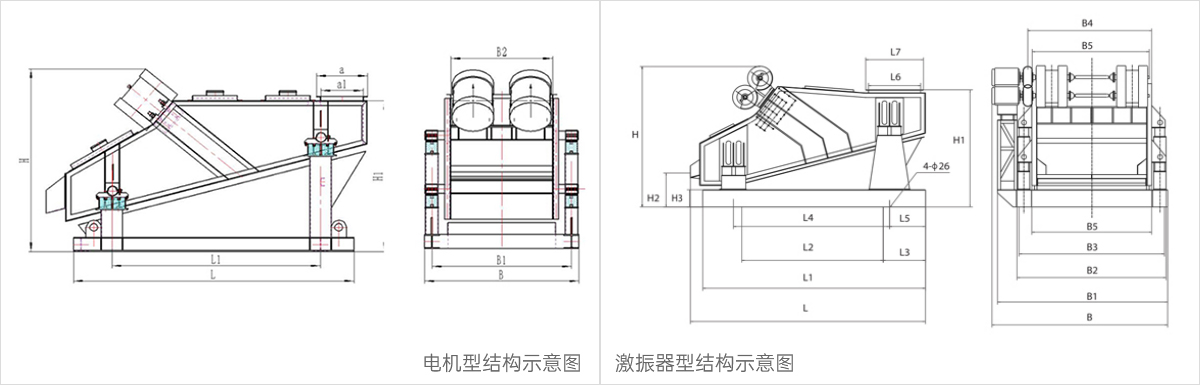

振动电机型技术参数
| 型 号 | L（mm） | B（mm） | H（mm） | 入料粒度（mm） | 处理量（t/h） | 电机型号 | 电机功效（KW） | 参考总重（KG） | 双振幅（mm） |
| ZB-ZSG918 | 1810 | 1420 | 1575 | ≤120 | 50~100 | YZO-20-6 | 1.5X2 | 1710 | 5~10 |
| ZB-ZSG0924 | 2400 | 1370 | 1630 | 50~100 | YZO-20-6 | 1.5X2 | 1900 | ||
| ZB-ZSG1020 | 2000 | 1620 | 1584 | ≤150 | 50~100 | YZO-20-6 | 1.5X2 | 2070 | |
| ZB-ZSG1030 | 3000 | 1620 | 1800 | 50~100 | YZO-25-6 | 1.8X2 | 2630 | ||
| ZB-ZSG1224 | 2400 | 2190 | 1320 | 80~200 | YZO-30-6 | 2.2X2 | 2300 | ||
| ZB-ZSG1230 | 3000 | 2190 | 1800 | 80~200 | YZO-40-6 | 3.0X2 | 2863 | 8~12 | |
| ZB-ZSG1530 | 3000 | 2490 | 2180 | 120~300 | YZO-50-6 | 3.7X2 | 3690 | 5~10 |
激振器型技术参数
| 型号 | 筛面面积（m2） | 给料粒度（mm） | 处理量（t/h） | 双振幅（mm） | 激振器型号 | 功率（kw） | L（mm） | B（mm） | H（mm） |
| ZB-ZSG1536 | 5.4 | <200 | 50-360 | 8-12 | JZ-75-6 | 2×4.0 | 3675 | 2660 | 2220 |
| ZB-ZSG1540 | 6 | 50-400 | JZ-75-6 | 2×4.0 | 4000 | 2660 | 2300 | ||
| ZB-ZSG1836 | 6.48 | 60-460 | JZ-100-6 | 2×5.5 | 3620 | 3140 | 2230 | ||
| ZB-ZSG1848 | 8.64 | 80-500 | JZ-130-6 | 2×5.5 | 4800 | 3140 | 2950 | ||
| ZB-ZSG2040 | 8 | 80-560 | JZ-130-6 | 2×5.5 | 4000 | 3160 | 2300 | ||
| ZB-ZSG2050 | 10 | 90-600 | JZ-160-6 | 2×7.5 | 5000 | 3260 | 2730 | ||
| ZB-2ZSG1536 | 5.4 | 50-360 | JZ-160-6 | 2×5.5 | 3675 | 2660 | 2340 | ||
| ZB-2ZSG1540 | 6 | 50-400 | JZ-100-6 | 2×5.5 | 4000 | 2660 | 2700 | ||
| ZB-2ZSG1836 | 6.48 | 60-460 | JZ-130-6 | 2×5.5 | 3620 | 3140 | 2250 | ||
| ZB-2ZSG1848 | 8.64 | 80-500 | JZ-180-6 | 2×7.5 | 4800 | 3140 | 3250 | ||
| ZB-2ZSG2040 | 8 | 80-560 | JZ-180-6 | 2×7.5 | 4000 | 3160 | 2700 | ||
| ZB-2ZSG2050 | 10 | 90-600 | JZ-200-6 | 2×7.5 | 5000 | 3260 | 2940 |
